Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor

1000
MOQ
DISCUSSABLE
preço
Customized 7 Segment LCD Display STN Negative LCD Display Transmissive Polarizer
Características Galeria Descrição de produto Falem agora.
Características
Especificações
Nome: Exposição do LCD de 7 segmentos
Temperatura operacional: -20 a 70 graus Celsius
Polarizador: Transmissivo
Controle IC: ST7565R
Tipo de luz de fundo: LEDs verdes
Tensão de condução: 3.6V
Cor da luz de fundo: Branco
Tensão: 3,0V
Destacar:

Display LCD de 7 segmentos personalizado

,

Display LCD STN 7 Segmento

,

Display LCD negativo STN
Informação básica
Lugar de origem: China
Marca: BBI
Certificação: ISO9001 RoHS
Condições de Pagamento e Envio
Detalhes da embalagem: caixa
Tempo de entrega: 3-4 semanas
Termos de pagamento: T/T
Habilidade da fonte: 100000/mês
Descrição de produto
Visor LCD de 7 segmentos personalizado STN Display LCD Negativo Transmissivo Polarizador
Especificação Geral
ITEMCONTEÚDO
Formato de Exibição128(L) × 64(A) Pontos
CorP/B
Modo LCDSTN Negativo
Direção de visualização6 horas
Esquema de condução1/65 dever, 1/9 polarização, 9,0V
Tamanho do módulo92,00(L)*55,00(A)*11,4 (T)
Área de visualização65,50(L)* 38,00(A)
Passo do ponto0,515(L)*0,475(A)
Tamanho do ponto0,49(L)* 0,45 (A)
Interface4Linha SPI
Driver ICST7565R
Temperatura de operação-20℃~+70℃
Temperatura de armazenamento-30℃~+80℃
Retroiluminação1 LED branco
DESCRIÇÃO DO PIN
Pin no.SímboloFunção
1LEDAÂnodo da retroiluminação
2LEDKCátodo da retroiluminação
3VSSTerra
4VDDFonte de alimentação
5SIDDados de entrada serial
6SCLKClock de entrada serial
7A0Determina se o acesso está relacionado a dados ou comando
8/RESReiniciar
9/CSEntrada de seleção de chip. O acesso à interface é ativado quando CS0 está baixo.
Características DC do LCM
ItemSímboloMínTipoMáxUnidadeCondição de teste
Tensão de operaçãoVDD2.83.03.3V-
Corrente de alimentaçãoIDD-1.02.0mADurante a exibição
Tensão de entradaVILVSS-0.2*VDDV-
Tensão de saídaVOLVSS-0.2VDDVIOL=0.5mA
Corrente de fuga de entradaILKG-1.0-1.0uAVIN=0 ou VDD
Tensão de condução LCDVLCD8.89.09.2VV0
Características DC da retroiluminação
ItemSímboloMínTipoMáxUnidadeCondição
Tensão diretaVf2.83.03.2V-
Corrente direta máxima absolutaIf101520mA-
Corrente reversaIr--40uAVr=5V
Comprimento de onda de picoλp---nm-
LuminânciaLv200--Cd/m2-

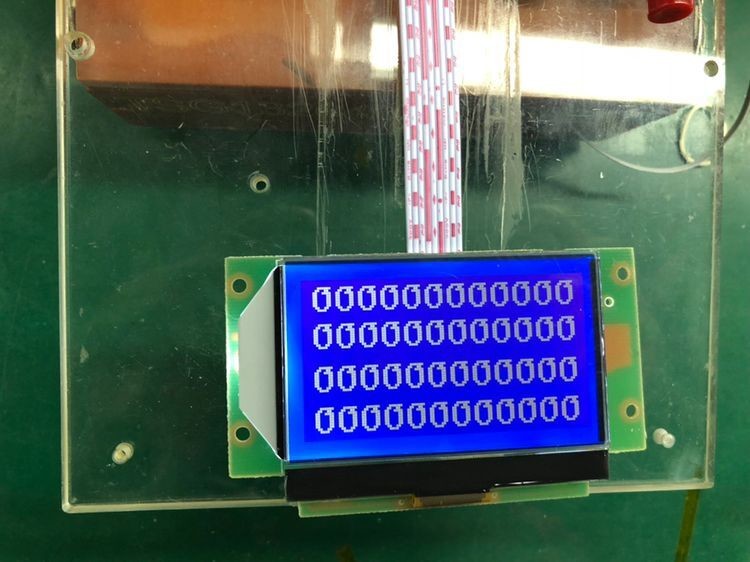

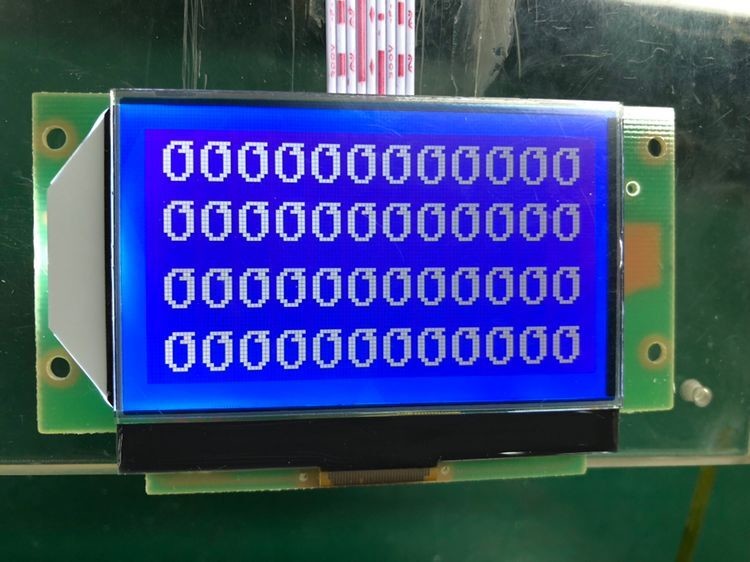

Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 0Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 1
Embalagem e envio
Embalagem:Caixas de cartão, armário, EPE, bandeja blister. O método de embalagem depende do tamanho do produto e dos requisitos do cliente. Diferentes países têm diferentes requisitos de embalagem.
Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 2
Envio:Envio expresso via DHL, Fedex, EMS, UPS, envio aéreo ou marítimo. Qualquer método de envio preferido pelo cliente.
Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 3
Método de pagamento:
Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 4
Perguntas frequentes
  1. Quero que o display LCD tenha 8 dígitos e o tamanho do contorno seja 65x30x2,8mm?
    Sem problemas. Por favor, envie-nos sua especificação/desenho. Se você não tiver especificações, pode fornecer amostras e recomendaremos produtos adequados ou personalizaremos com base em suas necessidades.
  2. Este LCD é o que queremos, mas é muito grande. Você tem um tamanho menor? E o conteúdo da exibição precisa de pequenas alterações.
    Para módulos LCD do tipo segmento, a modificação do tamanho do contorno ou do conteúdo da exibição requer um novo módulo de vidro LCD e ferramentas.
  3. Este display LCD é do tipo HTN, mas eu quero do tipo STN. Você pode fazer isso?
    Sim, podemos mudar para o tipo STN conforme sua solicitação.
  4. Quero personalizar um novo módulo LCD. Você pode fazer isso?
    Sim. Por favor, envie seu desenho. Se não estiver disponível, forneça o tamanho do contorno, informações de exibição (espessura do vidro, polarizador, tipo de exibição, modo de conector, temperatura de armazenamento/operação, tensão de alimentação, direção de visualização, condição de acionamento).
  5. Qual é o prazo de entrega para ferramentas?
    Normalmente, 15-25 dias após a confirmação do desenho e o pagamento das ferramentas. O tempo exato será confirmado após a aprovação do desenho.
  6. Você pode enviar amostras para verificação?
    Sim, pedidos de amostra estão disponíveis.
  7. Qual é o prazo de entrega?
    Para produtos padrão em estoque: 1 dia após o pagamento. Para produção em massa de pedidos especiais: 15-30 dias. Informaremos se pudermos terminar antes.
Nossos serviços
  1. Reparo gratuito dentro de um ano após o envio
  2. Substituição dentro de 30 dias após o envio para problemas de produto
  3. Impressão de logotipo personalizado e rotulagem do número do modelo
  4. Taxas de envio com desconto através de nossos parceiros de logística
  5. Suporte técnico profissional e serviço pós-venda responsivo
  6. Todos os produtos inspecionados e testados por engenheiros antes do envio
  7. Resposta em 24 horas às consultas dos clientes via e-mail ou online
  8. Fabricação de display LCD personalizado com base em suas especificações
Lista de módulos LCD COB existentes
ModeloConteúdo CharsXLinhasTamanho do módulo L x A (mm)Área de visualização L x A (mm)Tamanho do ponto L x A (mm)Tamanho do caractere L x A (mm)Método de conduçãoControlador LSI ou equivalentePacote ICTIPO STNTIPO FSTN
8D-C0802A8X284.0X44.063.0X25.01.15X1.366.07X11.561/16S6A0069COBYY
Lista de módulos LCD COB existentes (Continuação)
ModeloConteúdo (L X A)Tamanho do módulo L x A (mm)Área de visualização L x A (mm)Tamanho do ponto L x A (mm)Passo do ponto L x A (mm)Método de conduçãoControlador LSI ou equivalentePacote ICTIPO STNTIPO FSTN
8D-C2004A20X498.0X60.076.0X25.20.55X0.552.95X4.751/16S6A0069COBYY

Display LCD de 7 segmentos personalizado STN Display LCD negativo Polarizador transmissor 5
