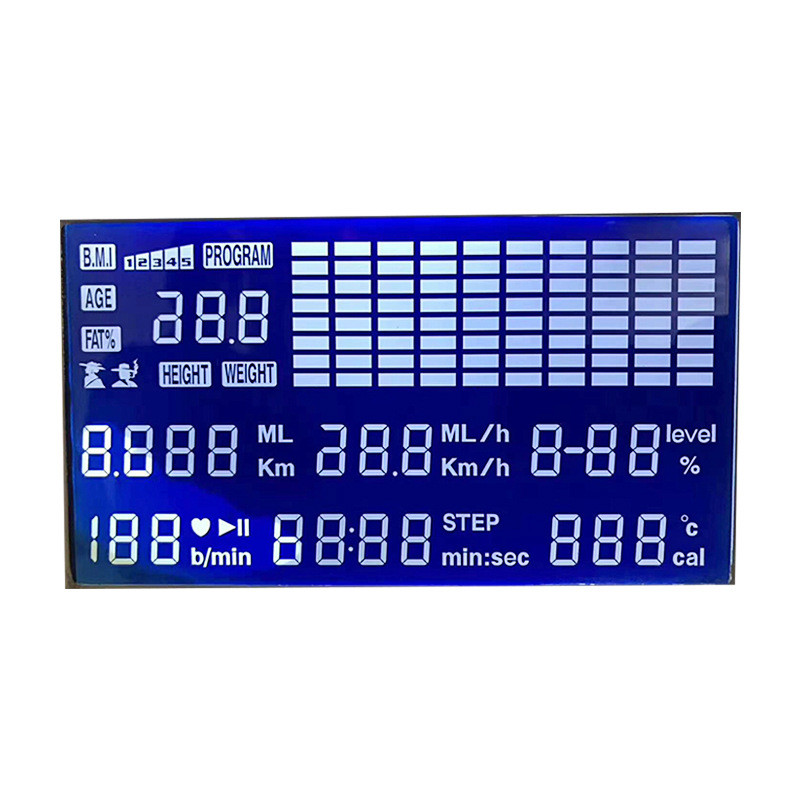

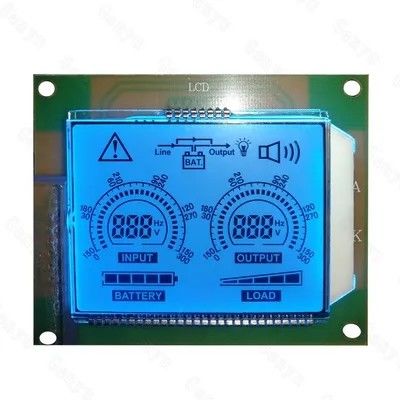

3.3V-5V Display LCD TN de 7 segmentos com luz de fundo azul HT1621 Módulo COB
Display LCD de Segmento Display LCD TN Módulo COB com luz de fundo azul HT1621
Tecnologia Twisted Nematic (TN)
- LCDs TN usam moléculas de cristal líquido que são torcidas quando nenhuma voltagem é aplicada. Essa torção ajuda a controlar a passagem da luz pela tela.
- Quando a voltagem é aplicada, os cristais destorcem, permitindo a passagem controlada da luz para exibir pixels ou segmentos.
- Displays TN utilizam polarizadores e luz de fundo para iluminação, pois os cristais não emitem luz.
Tipos de Display
- Usado para monocromático ou displays RGB (cores) dependendo da aplicação.
- Comum em displays baseados em segmentos (relógios digitais, leituras) e displays de tela cheia (monitores, TVs, smartphones).
Parâmetros Detalhados
| Descrição do Modelo |
Display LCD de Segmento TN |
Tipo de LCD |
Display Segmentado |
| Tamanho do Módulo |
66(L)* 56(A)* 10.2(T) mm |
Modo de exibição |
TN, positivo |
| Área de visualização do LCD |
45(L)* 35(A) mm |
Tipo de polarizador |
Transmissivo |
| Driver IC |
HT1621 |
Luz de fundo LED |
Azul, 3 peças |
| Método de acionamento |
1/4 Duty, 1/3 Bias |
Tensão de trabalho |
3.3V |
| Ângulo de visão |
12 horas |
Forma de conexão |
PIN, 36 números |
| Temperatura de operação |
0℃~+50℃ |
Temperatura de armazenamento |
-10~+60℃ |
Embalagem e Envio
Embalagem: Caixas de cartão, Armário, EPE, Bandeja de blister. O método de embalagem depende do tamanho do produto e dos requisitos do cliente, variando de acordo com os regulamentos do país.
Envio: Expresso (DHL, Fedex, EMS, UPS), envio aéreo, envio marítimo - qualquer método preferido disponível.
Método de Pagamento:
Perguntas frequentes
1. Quero que o display LCD tenha 8 dígitos e o tamanho do contorno seja 65x30x2,8mm?
Resposta: Por favor, envie sua especificação/desenho. Se indisponível, podemos recomendar produtos padrão adequados ou personalizar com base em suas necessidades.
2. Este LCD é o que queremos, mas é muito grande. Você pode fazer um tamanho menor com conteúdo de exibição modificado?
Resposta: Para módulos LCD do tipo segmento, modificar o tamanho ou o conteúdo requer um novo módulo de vidro LCD e ferramentas.
3. Este display LCD é do tipo HTN, mas quero do tipo STN. Você pode fazer isso?
Resposta: Sim, podemos modificar o tipo de display conforme sua solicitação.
4. Quero personalizar um novo módulo LCD. Você pode fazer isso?
Resposta: Sim. Por favor, forneça seu desenho ou especificações, incluindo tamanho do contorno, informações de exibição, espessura do vidro, tipo de polarizador, modo de conector, faixas de temperatura, tensão, direção de visualização e condições de acionamento.
5. Qual é o prazo de entrega para ferramentas?
Resposta: Normalmente 15-25 dias após a confirmação do desenho e o pagamento das ferramentas. Cronograma exato fornecido após a confirmação.
6. Você pode enviar amostras para verificação?
Resposta: Sim, pedidos de amostra estão disponíveis.
7. Qual é o prazo de entrega?
Resposta: Produtos padrão em estoque são enviados em 1 dia após o pagamento. A produção em massa especial leva de 15 a 30 dias, com atualizações de conclusão anteriores, quando possível.
Nossos Serviços
- Reparo gratuito dentro de um ano após o envio
- Substituição dentro de 30 dias para problemas relacionados ao produto
- Impressão personalizada de logotipo e número do modelo disponível
- Taxas de envio com desconto por meio de parcerias estabelecidas
- Suporte técnico profissional e serviço pós-venda responsivo
- Todos os produtos são inspecionados e testados por engenheiros antes do envio
- Tempo de resposta de 24 horas para consultas e problemas
- Soluções de display LCD personalizadas com base em suas especificações
Linha de Produção
☆ Sala Limpa classe 10k@0.8um, Pressão 0.8kgf
☆ Piso antiestático, resistência: 1x10 ohm a 1x10 ohm
☆ Linhas de produção COG: 4
☆ Linhas de produção de luz de fundo: 2
☆ Capacidade mensal: 1KK unidades
Em conformidade com a Gestão da Qualidade ISO9001
Garantia de um ano para danos não artificiais
- Tela de display LCD pequena
- Preços competitivos
- Grande capacidade de produção
- Certificações: ISO, RoHS, REACH
- Dimensões personalizadas disponíveis
- Opções de tela de display LCD pequena azul STN
