Display LCD STN da 1,9 pollici con risoluzione 128x64 Interfaccia parallela a 8 bit FPC 30PIN
Panoramica del prodotto
Display LCD STN blu da 1,9 pollici con risoluzione 128x64 e interfaccia parallela a 8 bit FPC 30PIN, che offre un'eccellente visibilità e una soluzione conveniente per varie applicazioni.
Caratteristiche principali
- Basso consumo energetico: Ideale per dispositivi alimentati a batteria, specialmente in modalità riflettente dove non è richiesta la retroilluminazione.
- Dimensioni compatte: La risoluzione 128x64 consente un fattore di forma compatto mantenendo la leggibilità per grafica e testo di base.
- Conveniente: Più economico dei display TFT o OLED, il che li rende perfetti per progetti attenti al budget.
- Facile integrazione: Semplice da interfacciare con i microcontrollori e viene fornito con librerie ben supportate per una rapida implementazione.
- Visibilità migliorata: Contrasto migliore e angoli di visione più ampi rispetto ai display TN, vantaggioso per le interfacce utente visualizzate da più angolazioni.
Specifiche tecniche
| Parametro |
Descrizione |
| Descrizione del prodotto |
Display LCD grafico COG monocromatico |
| Marchio del modello |
Bibuke |
| Tipo di LCD |
STN(Blu), Negativo |
| Tipo di polarizzatore |
Trasmissivo |
| Angolo di visione |
6 in punto |
| Risoluzione |
128x64 punti |
| Metodo di pilotaggio |
1/65 Duty, 1/9 Bias |
| Tensione di esercizio |
3.0V |
| Temperatura di esercizio |
-20~+70℃ |
| Temperatura di stoccaggio |
-30~+80℃ |
| Connettore FPC |
34PIN, tipo saldatura |
| Passo FPC |
0.8mm |
| Driver IC |
ST7565R |
| Interfaccia |
Parallela a 8 bit/ MCU |
| Tipo di retroilluminazione |
2 LED, Bianco, 30mA |
| Dimensione del contorno |
47.6(L)* 38.0(A)* 5.2(T) mm |
| Area di visualizzazione |
44(L)* 29(A) mm |
| Area attiva |
40.93(L)* 24.93(A) mm |
| Dimensione del punto |
0.29(L)* 0.36(A) mm |
| Passo del punto |
0.32(L)* 0.39(A) mm |

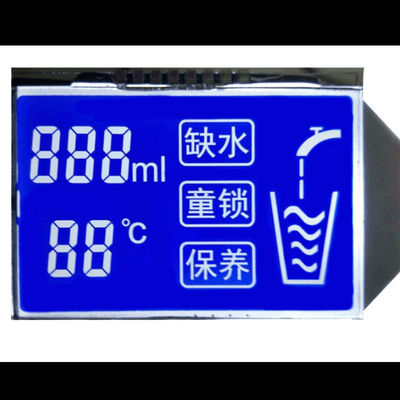

Immagini del prodotto
Imballaggio e spedizione
Imballaggio: Scatole di cartone, armadietto, EPE, vassoio blister. Il metodo di imballaggio dipende dalle dimensioni del prodotto e dalle esigenze del cliente, che possono variare a seconda del paese.
Spedizione: Disponibile tramite DHL, FedEx, EMS, UPS, spedizione aerea o spedizione via mare. Accettiamo metodi di spedizione preferiti.
Metodo di pagamento: Varie opzioni di pagamento disponibili.
Domande frequenti
D: Voglio che il display LCD abbia 8 cifre e le dimensioni del contorno siano 65x30x2,8 mm?
R: Inviaci le tue specifiche o il tuo disegno. Se non disponibile, possiamo consigliare prodotti standard adatti o personalizzare in base alle tue esigenze.
D: Questo LCD è quello che vogliamo, ma è troppo grande. Avete dimensioni più piccole?
R: Per i moduli LCD di tipo segmento che richiedono modifiche alle dimensioni o al contenuto, possiamo creare nuovi utensili per soluzioni personalizzate.
D: Questo display LCD è di tipo HTN, ma voglio di tipo STN. Puoi farlo?
R: Sì, possiamo modificare il tipo di display in base alla tua richiesta.
D: Puoi personalizzare un nuovo modulo LCD?
R: Sì. Si prega di fornire il disegno o le specifiche, comprese le dimensioni del contorno, le informazioni sul display e i requisiti tecnici.
D: Qual è il tempo di consegna per l'attrezzatura?
R: In genere 15-25 giorni dopo la conferma del disegno e il pagamento dell'attrezzatura. L'ora esatta sarà confermata all'approvazione del disegno.
D: Puoi inviare campioni per il controllo?
R: Sì, gli ordini di esempio sono disponibili.
D: Qual è il tempo di consegna?
R: I prodotti standard in stock vengono spediti entro 1 giorno. La produzione di massa personalizzata richiede in genere 15-30 giorni.
I nostri servizi
- Riparazione gratuita entro un anno dalla spedizione
- Sostituzione entro 30 giorni per prodotti difettosi
- Stampa personalizzata di logo e numero di modello disponibile
- Tariffe di spedizione scontate tramite i nostri vettori partner
- Supporto tecnico professionale e servizio post-vendita
- Tutti i prodotti sono sottoposti a controllo di qualità prima della spedizione
- Tempo di risposta di 24 ore per le richieste dei clienti
- Soluzioni di display LCD personalizzate in base alle tue specifiche
Applicazioni del prodotto
- Elettrodomestici: frigoriferi, condizionatori d'aria, ventilatori, riscaldatori, scaldabagni, coperte elettriche, purificatori d'aria, lavatrici, aspirapolvere, forni a microonde, cuociriso
- Apparecchiature di comunicazione: telefoni, citofoni, fax, dispositivi wifi wireless
- Elettronica automobilistica: sistemi di intrattenimento di bordo, sistemi di navigazione, audio per auto, telecamere di retromarcia, dispositivi antifurto
- Strumenti: contatori dell'acqua, contatori elettrici, multimetri, bilance elettroniche, misuratori di pressione e temperatura
- Attrezzature per il fitness: tapis roulant, cyclette, contapassi, bilance elettroniche
- Apparecchiature finanziarie: POS, macchine per il controllo fiscale, contabanconote
- Elettronica di consumo: lettori MP3/MP4, dizionari elettronici, calcolatrici, orologi elettronici
Dimostrazione del prodotto
